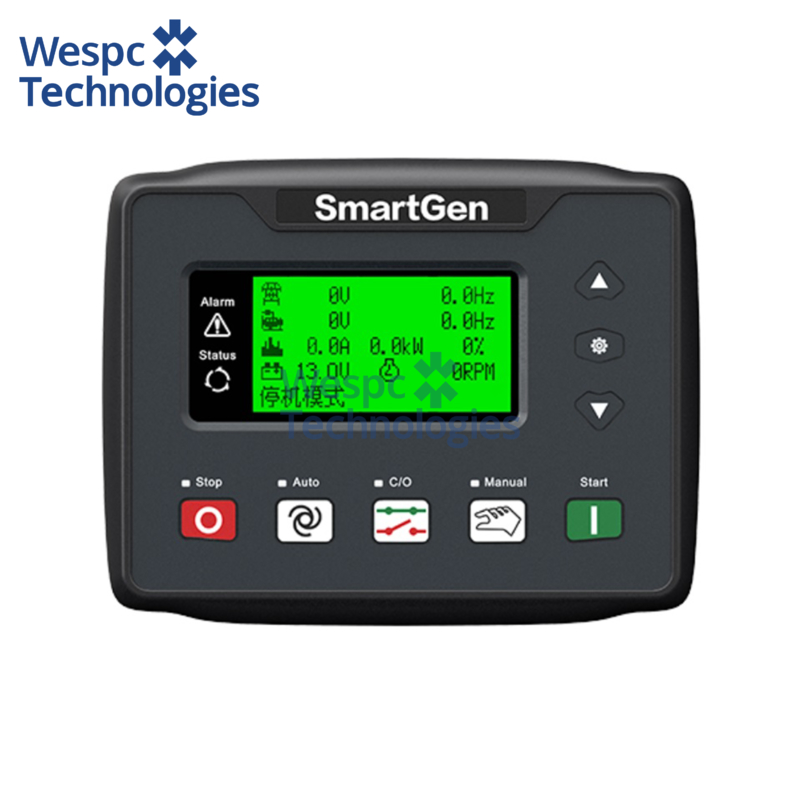

ตัวควบคุมเครื่องกำเนิดไฟฟ้าดีเซล Smartgen HGM4020T ดั้งเดิมของ WESPC ATS RS485 ระยะไกล

WESPC Original Smartgen HGM4020T Diesel Generator Controller ATS RS485 Remote

พารามิเตอร์ทางเทคนิค:

จอแสดงผล LCD (132*64)
แผงควบคุม ยางซิลิโคน
ภาษา จีนและอังกฤษ
อินพุตดิจิตอล 7
เอาต์พุตรีเลย์ 6
อินพุตอะนาล็อก 2
AMF ●
ระบบ AC 1P2W/2P3W/3P3W/3P4W
ความถี่ของเครื่องกำเนิดไฟฟ้ากระแสสลับ 50/60Hz
การตรวจจับและแสดงผล kW/Amp ●
อินเทอร์เฟซการตรวจสอบ RS485
อินเทอร์เฟซที่ตั้งโปรแกรมได้ USB/RS485
RTC & Event Log ●
ตั้งเวลาเริ่มเครื่องกำเนิดไฟฟ้า ●
การบำรุงรักษา ●
แหล่งจ่ายไฟ DC DC(8～35)V
ขนาดตัวเครื่อง (มม.) 135*110*44
ช่องเจาะแผง (มม.) 116*90
อุณหภูมิในการทำงาน (-25~+70)℃

ภาพรวมผลิตภัณฑ์:

ตัวควบคุมเครื่องกำเนิดไฟฟ้า HGM4020T ได้รับการออกแบบมาเป็นพิเศษสำหรับสถานีฐานการสื่อสารเคลื่อนที่ และฟังก์ชันต่างๆ ได้รับการออกแบบตามสถานการณ์จริงของสถานีเคลื่อนที่อย่างสมบูรณ์ ไม่เพียงแต่เหมาะกับฟังก์ชันการเริ่ม/หยุดเครื่องกำเนิดไฟฟ้าอัตโนมัติในหลายเงื่อนไขการบูต ฟังก์ชันการวัดข้อมูล ฟังก์ชันการป้องกันการเตือนภัย และอื่นๆ เท่านั้น แต่ยังสามารถตรวจสอบอุณหภูมิห้องเครื่องและแรงดันไฟฟ้าของชุดแบตเตอรี่เพื่อให้ตระหนักถึงฟังก์ชัน ATS แบบคู่ระหว่างไฟหลักและโหลด หรือไฟหลักและเครื่องปรับอากาศ

ตัวควบคุมเครื่องกำเนิดไฟฟ้า HGM4020T ใช้เทคโนโลยีไมโครโปรเซสเซอร์พร้อมการวัดพารามิเตอร์ที่แม่นยำ การปรับค่าคงที่ การตั้งเวลา และการปรับค่าที่ตั้งไว้ล่วงหน้า และฟังก์ชันอื่นๆ พารามิเตอร์ทั้งหมดสามารถกำหนดค่าได้จากแผงด้านหน้าหรือผ่านอินเทอร์เฟซที่ตั้งโปรแกรมได้ (อินเทอร์เฟซ USB หรือ RS485) ผ่าน PC สามารถใช้กันอย่างแพร่หลายในระบบควบคุมเครื่องกำเนิดไฟฟ้าอัตโนมัติทุกประเภทที่มีโครงสร้างขนาดกะทัดรัด วงจรขั้นสูง การเชื่อมต่อที่ง่าย และความน่าเชื่อถือสูง

ประสิทธิภาพและลักษณะเฉพาะ:

1.    LCD 132x64 พร้อมไฟแบ็คไลท์, อินเทอร์เฟซภาษาที่เลือกได้ (จีนและอังกฤษ), การทำงานด้วยปุ่มกด;
2.    ใช้วัสดุอะคริลิกหน้าจอแข็งเพื่อปกป้องหน้าจอด้วยฟังก์ชันทนต่อการสึกหรอและป้องกันรอยขีดข่วนที่ดีเยี่ยม
3.    แผงซิลิโคนและปุ่มกดสามารถใช้ได้ในสภาพแวดล้อมที่มีอุณหภูมิสูง
4.    อินเทอร์เฟซการสื่อสาร RS485 เปิดใช้งาน “ฟังก์ชันระยะไกลสามฟังก์ชัน” (การควบคุมระยะไกล การวัดระยะไกล และการสื่อสารระยะไกล) ตามโปรโตคอล MODBUS
5.    เหมาะสำหรับระบบ 3 เฟส 4 สาย, 3 เฟส 3 สาย, เฟสเดียว 2 สาย และ 2 เฟส 3 สาย ที่มีแรงดันไฟฟ้า 120/240V และความถี่ 50/60Hz;
6.    รวบรวมและแสดงแรงดันไฟฟ้า/ความถี่ 3 เฟสของไฟหลัก, แรงดันไฟฟ้า/ความถี่ 3 เฟสของเครื่องกำเนิดไฟฟ้า, กระแสไฟฟ้า 3 เฟสของเครื่องกำเนิดไฟฟ้า และพารามิเตอร์กำลังไฟฟ้า 3 เฟสของเครื่องกำเนิดไฟฟ้า
7.    สำหรับไฟหลัก ตัวควบคุมมีฟังก์ชันการตรวจจับแรงดันไฟฟ้าเกินและต่ำกว่า และการสูญเสียเฟส และสามารถเลือกกฎของไฟหลักได้ สำหรับเครื่องกำเนิดไฟฟ้า ตัวควบคุมมีฟังก์ชันการป้องกันแรงดันไฟฟ้าเกิน/ต่ำกว่า ความถี่เกิน/ต่ำกว่า กระแสเกิน และกำลังไฟเกิน
8.    วัดและแสดงพารามิเตอร์เกี่ยวกับเครื่องยนต์อย่างแม่นยำ
9.    สามารถรวบรวมอุณหภูมิห้องเครื่องได้ หากอุณหภูมิสูงเกินไป เครื่องปรับอากาศในเครื่องจะเริ่มทำงาน;
10.    สามารถรวบรวมแรงดันไฟฟ้าของชุดแบตเตอรี่ (48V) ได้ หากชุดแบตเตอรี่มีแรงดันไฟฟ้าต่ำ เครื่องกำเนิดไฟฟ้าจะเริ่มชาร์จแบตเตอรี่;
11.    สามารถจัดกลุ่มเงื่อนไขการเริ่มต้น 6 แบบแบบสุ่ม: สัญญาณผิดปกติของไฟหลัก, สัญญาณเริ่มต้นระยะไกล, ไฟหลักผิดปกติและอุณหภูมิห้องเครื่องสูง, ไฟหลักผิดปกติและแรงดันไฟฟ้าของชุดแบตเตอรี่ต่ำ, เริ่มตามกำหนดเวลา และเริ่ม/หยุดรอบ;
12.    พอร์ตเอาต์พุตรีเลย์ 6 พอร์ต รวมถึงเอาต์พุตเริ่มต้น 1 พอร์ต, เอาต์พุตเชื้อเพลิง 1 พอร์ต (ตั้งโปรแกรมได้), เอาต์พุตที่ตั้งโปรแกรมได้ 4 พอร์ต ซึ่งพอร์ตเอาต์พุตที่ตั้งโปรแกรมได้ 4 พอร์ตใช้พอร์ตเดียวกับพอร์ตอินพุต 5 (สามารถตั้งค่าได้);
13.    พอร์ตอินพุตดิจิตอล 7 พอร์ต ซึ่งพอร์ตอินพุต 6 และพอร์ตอินพุต 7 สามารถมัลติเพล็กซ์เป็นเซ็นเซอร์แบบยืดหยุ่น 1 และเซ็นเซอร์แบบยืดหยุ่น 2;
14.    เซ็นเซอร์แบบยืดหยุ่น 2 ตัว ซึ่งสามารถเลือกเป็นเซ็นเซอร์อุณหภูมิ เซ็นเซอร์ความดัน หรือเซ็นเซอร์ระดับเชื้อเพลิง เซ็นเซอร์แบบยืดหยุ่น 1 ยังสามารถกำหนดค่าเป็นเซ็นเซอร์อุณหภูมิห้องเครื่องได้;
15.    สามารถใช้เซ็นเซอร์อุณหภูมิ ความดัน และระดับเชื้อเพลิงหลายตัวได้โดยตรง และผู้ใช้สามารถกำหนดพารามิเตอร์ได้;
16.    สามารถควบคุม ATS ได้ 2 ตัว;
17.    สามารถเลือกเงื่อนไขการตัดการเชื่อมต่อข้อเหวี่ยงหลายแบบ (เซ็นเซอร์ความเร็ว ความถี่ของเครื่องกำเนิดไฟฟ้า และแรงดันน้ำมัน);
18.    ฟังก์ชันการตรวจสอบการเข้าถึง ซึ่งสามารถให้ความปลอดภัยสำหรับห้องเครื่อง;
19.    พร้อมฟังก์ชันเริ่มต้นฉุกเฉิน;
20.    พร้อมฟังก์ชันไม่ทำงานตามกำหนดเวลา (รายเดือน รายสัปดาห์ รายวัน สามารถตั้งค่าระยะเวลาได้);
21.    พร้อมฟังก์ชันการจดจำหมายเลขฟันเฟืองอัตโนมัติ;
22.    พร้อมบันทึกเหตุการณ์และนาฬิกาเรียลไทม์ สามารถจดจำบันทึกเหตุการณ์ได้สูงสุด 99 รายการ (บันทึกวนซ้ำ)
23.    ฟังก์ชันการตั้งค่าพารามิเตอร์: ผู้ใช้สามารถกำหนดค่าพารามิเตอร์และพารามิเตอร์ที่ผู้ใช้กำหนดจะถูกเก็บไว้ใน FLASH ภายในเพื่อหลีกเลี่ยงการสูญเสียพารามิเตอร์ในกรณีที่ไฟดับ พารามิเตอร์ทั้งหมดสามารถกำหนดค่าได้จากแผงด้านหน้าหรือผ่านอินเทอร์เฟซที่ตั้งโปรแกรมได้ (อินเทอร์เฟซ USB หรือ RS485) ผ่าน PC.;
24.    ช่วงแหล่งจ่ายไฟกว้าง DC(8~35)V เหมาะสำหรับสภาพแวดล้อมแรงดันไฟฟ้าของแบตเตอรี่เริ่มต้นที่แตกต่างกัน
25.    ระดับความปลอดภัยกันน้ำ IP65 เนื่องจากซีลยางติดตั้งระหว่างตัวเครื่องควบคุมและแผงด้านหน้า;
26.    พร้อมคลิปยึดโลหะ;
27.    การออกแบบแบบแยกส่วน ตัวเครื่องพลาสติก ABS ป้องกันการติดไฟ ขั้วต่อแบบเสียบได้ และวิธีการติดตั้งแบบฝัง โครงสร้างขนาดกะทัดรัดพร้อมการติดตั้งง่าย
