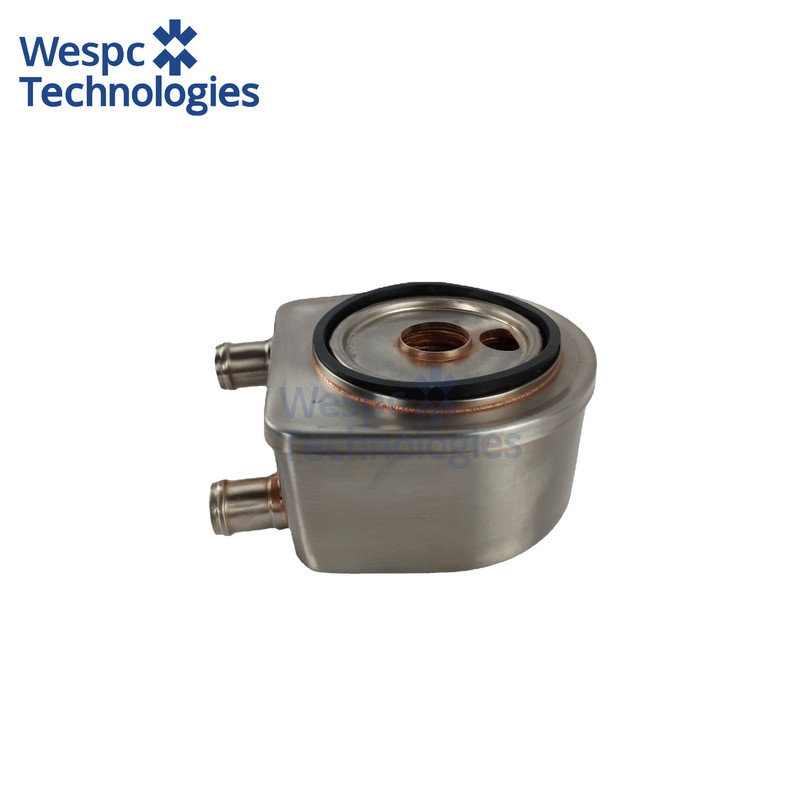

Ψύκτης λαδιού WESPC 2486A222 Ανταλλακτικά μηχανημάτων έργων για Perkins 1004

Ψύκτης λαδιού WESPC 2486A222 Ανταλλακτικά μηχανημάτων κατασκευών για Perkins 1004

Εφαρμογή:

Ο ψύκτης λαδιού 2486A222 είναι σχεδιασμένος για τους τετρακύλινδρους πετρελαιοκινητήρες Perkins T4.236 και AT4.236 με υπερσυμπιεστή, με κυβισμό 4,0 L, συγκροτήματα που τροφοδοτούν ένα ευρύ φάσμα γεωργικών ελκυστήρων (Massey Ferguson 3000, 3600 και 6100 σειρές μεταξύ άλλων), θεριζοαλωνιστικές μηχανές, αυτοκινούμενο εξοπλισμό συγκομιδής χόρτου, κινητές και σταθερές γεννήτριες με ονομαστική ισχύ από 40 kVA έως 110 kVA, καθώς και μια μεγάλη ποικιλία βιομηχανικών μηχανημάτων όπως περονοφόρα ανυψωτικά, φορτωτές με ολίσθηση και κινητούς συμπιεστές. Στον τομέα, ο ψύκτης βρίσκεται επίσης σε παλαιότερους κινητήρες 4.236 με φυσική αναρρόφηση και στα ελαφρώς μεταγενέστερα παράγωγα 4.248 όταν αυτοί οι κινητήρες είναι τοποθετημένοι στις ίδιες γραμμές εξοπλισμού, επομένως η χρήση του εκτείνεται σε δεκαετίες παραγωγής από τα τέλη της δεκαετίας του 1980 έως τα μέσα της δεκαετίας του 2000.

Τεχνικές προδιαγραφές:

Ο ψύκτης είναι ένας εναλλάκτης θερμότητας τύπου ντόνατ 10 πλακών, κατασκευασμένος σε πυρήνα από ανοξείδωτο χάλυβα για να αντιστέκεται στην επίθεση χλωριούχων από σύγχρονα ψυκτικά μακράς διάρκειας. Η εξωτερική διάμετρος της στοίβας των πλακών είναι 98,48 mm, που ταιριάζει με την μηχανουργημένη εσοχή στο μπλοκ του κυλίνδρου. Το συνολικό ύψος, συμπεριλαμβανομένης της φλάντζας στεγανοποίησης, είναι 78 mm. Δέκα εσωτερικές πλάκες παρέχουν μια ονομαστική περιοχή ροής λαδιού 380 cm², δίνοντας μια ικανότητα απόρριψης θερμότητας 6 kW σε θερμοκρασία λαδιού 90 °C και θερμοκρασία ψυκτικού υγρού 75 °C υπό ονομαστικό φορτίο κινητήρα. Το περίβλημα από χάλυβα με πίεση φέρει δύο θηλυκά θύρες λαδιού 3/4-16 UNF σε κέντρα 38 mm και δύο θηλυκά θύρες ψυκτικού 5/8-18 UNF σε κέντρα 63 mm, όλες οι θύρες είναι εξοπλισμένες με στεγανοποίηση δακτυλίου O-ring για υπηρεσία χωρίς διαρροές. Η τοποθέτηση γίνεται με τέσσερις σπειρωτά μπουλόνια M8 σε κύκλο βήματος 60 mm, ροπή 22 N·m.

Χαρακτηριστικά υλικού και απόδοσης:

Η συστοιχία πλακών είναι συγκολλημένη με φούρνο από ανοξείδωτο χάλυβα 304 για μέγιστη διάρκεια ζωής από κόπωση υπό κυκλική θερμική φόρτιση. Το εξωτερικό περίβλημα είναι από ήπιο χάλυβα παθητικοποιημένο με ψευδάργυρο-νικέλιο για αντοχή στη διάβρωση. Τα δακτυλίδια O-ring νιτριλίου με βαθμολογία έως 150 °C εξασφαλίζουν μακροχρόνια στεγανοποίηση έναντι σύγχρονων μιγμάτων γλυκόλης-νερού. Τα εσωτερικά ένθετα αναταράκτη αυξάνουν τον συντελεστή μεταφοράς θερμότητας κατά 12 % σε σχέση με τα σχέδια απλών πλακών, διατηρώντας παράλληλα την πτώση πίεσης λαδιού κάτω από 0,4 bar στους 80 °C. Η συναρμολόγηση δοκιμάζεται υπό πίεση 100 % στους 10 bar και δοκιμάζεται για διαρροές με άζωτο σε 5 × 10⁻³ mbar·l/s για να εγγυηθεί την αξιοπιστία σε εφαρμογές συνεχούς λειτουργίας.

Αριθμοί ανταλλακτικών:

2486A222, 2486A242, 2638C019, 4225310M91, 4222397M91, EM11701.
